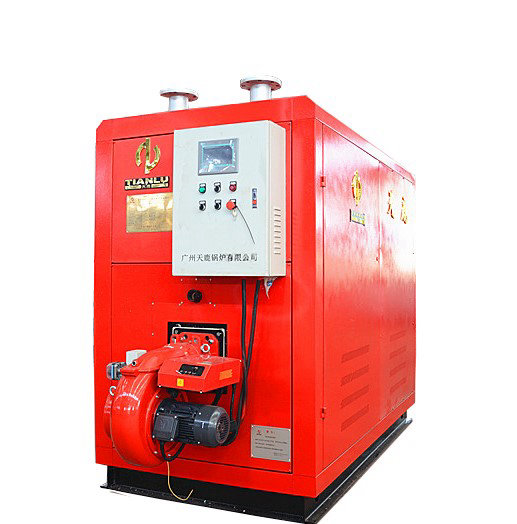

真空相變熱水鍋爐

產品介紹

控制系統采用專業控制模塊作為核心部件，人性化界面設計，確保鍋爐長期高精度自動運行。

控制系統采用世界知名品牌高性能元器件，中文全彩觸摸屏人機對話界面，機組運行狀況、爐內真空度、溫度實時顯示、操作簡單，方便。

自動溫度控制

以采暖熱水（衛生熱水）出水溫度為最終控制溫度，溫度可在0℃～80℃范圍內自由設定，控制器能對設定值和熱水鍋爐運轉時水溫進行比較演算，將熱水溫度控制在最佳狀態，熱水溫度波動可控制在±0.1℃范圍內；

系統能實時監測熱媒（水）溫度、真空度、排煙溫度、換熱器溫度及燃氣閥組密封情況，可對燃燒機、水泵、電動閥進行監控。

燃燒器控制

燃燒控制器能根據真空度、熱水溫度雙重控制燃燒機的啟停、大小火轉換、比例調節，自動實現燃燒器安全起動、火焰監測等順序控制和燃燒器反饋控制，徹底解決了一般真空鍋爐控制器只采用溫度信號控制燃燒機的方式，避免由于溫度傳感器滯后而產生真空爐超壓運行的隱患；同時由于壓力控制，控制靈敏度高。因此，比溫度控制更加準確，更加節能。

故障報警功能

如果鍋爐出現超溫、超壓、燃燒異常等情況，機組報警指示燈亮，蜂鳴器報警，切斷燃料，燃燒器自動停止運行。

自動抽氣系統

先進的真空保持方式---全自動真空保持系統鍋爐能根據熱媒（水）溫度及壓力，自動判斷、自動啟停真空抽氣系統，使鍋爐始終保持高真空狀態，確保換熱性能，保持高效率。

氣候補償功能

鍋爐能根據室外溫度自動調整出水溫度，當室外溫度上升時，控制系統將在一定范圍內自動降低用戶設定溫度，以達到節能目的。

定時控制功能

控制器能提供每天五個時段，每周七日鍋爐不同的運行工況設定，特別適用于學校、寫字樓等需定時供熱的場所，無人控制運行，節能環保。

故障監控功能

系統具有自動故障記錄功能，可記錄歷史故障，便于對鍋爐進行維修和保養。

遠程監控功能

控制系統可按用戶要求配置標準的485打印接口和BA通訊接口，能直接和BAs系統連接，系統采用MODBUS等通信協議。

自動運行記錄功能

自動累計鍋爐運行時間，自動提醒保養內容。

自動燃氣計費功能

自動計量燃氣耗，自動統計燃氣費用，用戶可以隨時査看用氣盤和燃氣費用，為鍋爐節能運行做好參謀。

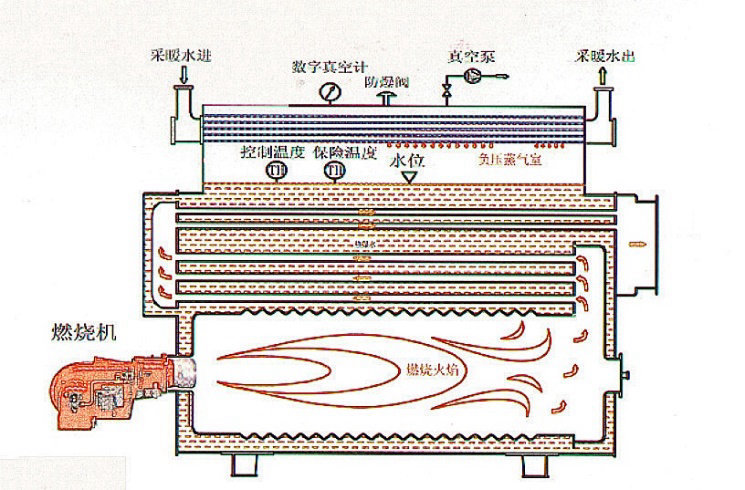

真空相變熱水鍋爐爐體結構，如圖所示， 以負壓蒸汽室為界分上下兩部分，其中下部分結構類似于內燃鍋殼鍋爐，即爐膽和煙管組成的受熱面；而上部空間內裝設有管式汽-水熱交換器，用來加熱流經換熱器中的冷水。

運行原理：真空相變熱水鍋爐是利用水在真空狀態下通過汽-水相変傳遞熱量的一種加熱設備。在常壓下（一個大氣壓）水的沸點100℃，而在-50kpa（0.5個大氣壓）水的沸點只有81℃。真空相變熱水鍋爐是利用了水的這一特性進行熱量傳遞的。熱媒（水）在負壓室吸熱沸騰，產生負壓飽和蒸汽，蒸汽在換熱器管外凝結放熱，將管內冷水加熱升溫；蒸氣凝結后形成水滴，流回下部爐體重新被加熱汽化，反復進行，周而復始不斷地將熱量輸出。

產品特點

有著很高的汽水凝結換熱的傳熱系數，熱媒一次性注入，不要水處理設備，受熱面不結垢，鍋爐低于大氣壓運行，運行經濟安全，不需政府安檢部門監檢。

鍋爐的真空狀態

鍋爐的真空狀態是指鍋爐汽壓比外部氣壓低，我們稱之為“真空”。

什么是熱媒（水）

熱媒一般是經除雜、除氧、軟化處理的水溶液，一次性灌注的，可以在運行時循環使用。

真空相變熱水鍋爐安全措施

真空相變熱水鍋爐配有多種安全保護裝置，確保鍋爐安全穩定運行，安全控制裝置具休包括：低水位保護、電氣保護裝置、物理保護裝置和破壞性保護裝置。電氣保護裝置：①限位幵關，爐體內壓力異常上升時使燃燒自動停止。②自控制式防爆閥。

真空相變熱水鍋爐優點：

①安裝即可使用，安全性能高；②一機多用，節省投資；③不腐蝕、不裂紋、不鼓疤、不爆管、壽命長；④高效節能運行、管理費用低。

產品參數

? 額定工況參數

1. 換熱器標準承壓1.0MPa；
2. 鍋爐換熱器溫差可根據客戶要求定制
3. 熱水流量調節范圍：50-120%
4. 傳熱量調節范圍：20-100%
5. 額定排煙溫度：130℃

說明：

1. 標準換熱器采用不銹鋼管；
2. 建議天然氣接管比表列燃氣口徑放大一號，保證氣壓穩定；
3. 表列城市煤氣按低位熱值16750KJ/Nm³計算，天然氣按低位熱值35588KJ/Nm³計算，輕油按0號柴油熱值42700KJ/kg計算，液化石油或空混氣根據具體熱值確定耗量機配管；
4. 鍋爐標準回路為一回路；

上述性能表因技術改進而變更時，恕不另行通知。
